平坦路面輪胎綜合性能試驗機

透過動力循環方式將高速搬送單元和高響應力矩發生裝置連接起來，以模擬車輛側對輪胎施加的力以及路面側對輪胎施加的影響的輪胎綜合性能試驗機。

．濕地抓地性能

．制動性能（抓地力）

．CF（轉彎力）性能

．輪胎建模用數據（Magic Formula）

．路面形狀（乾燥、濕地）

．乾燥（μ、空間頻率可變）

．濕地（從水滴狀到1mm可變）

此試驗機可以全面評估輪胎在各種路面條件下的性能，確保測試數據的準確性和可靠性。

●此試驗機在平坦表面上鋪設模擬路面，讓輪胎在此表面上行駛並檢測輪胎側產生的力量（完全平坦表面結構）。

●輪胎側裝有能夠檢測三分力和三個力矩的主軸結構。

●裝置配備了可動作荷重、滑移、外傾角的單元以及能對輪胎施加切向力的單元。制動力和驅動力最短可在5毫秒內負荷（可在5毫秒至1000毫秒範圍內自由調節）。高速搬運單元可以實現從低速到高速的移動（採用本公司衝擊試驗裝置中的方式）。

●對於模擬路面，測量摩擦係數和空間頻率後，將與實際路面相同的路面平面安裝在裝置中，可以根據試驗條件更換路面。裝置結構允許在路面上設置水膜，從而進行濕地抓地力試驗。

●隨著汽車的進步，對輪胎性能的要求越來越高（如電動化、自動駕駛化），尤其要求提高輪胎的制動和驅動能力。因此，需要一個能高速穩定負荷（驅動力/制動力）於輪胎的裝置。此試驗機透過將高速扭矩發生裝置組合進動力循環機構，能夠達成高速穩定的負荷（驅動力、制動力）並自由施加於輪胎。

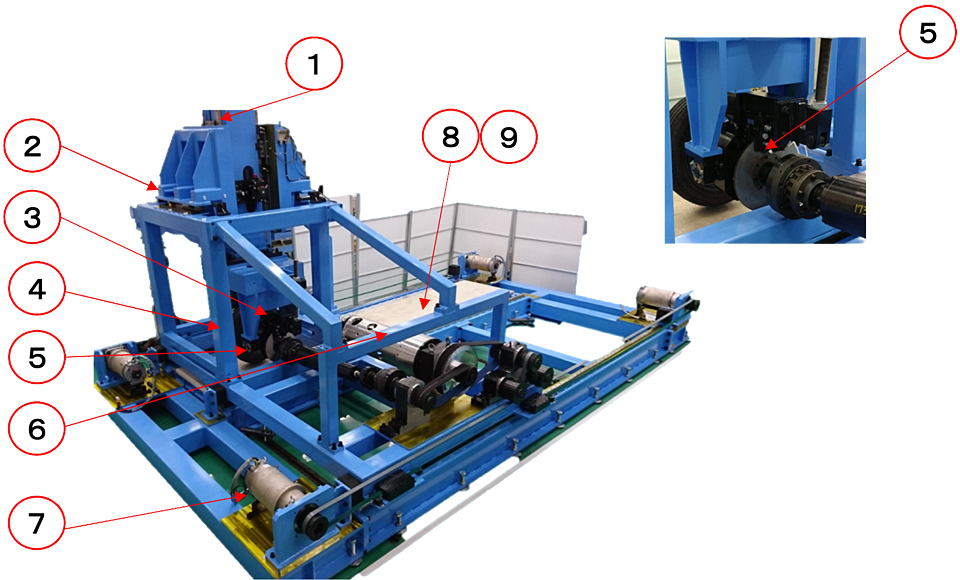

	名稱	機能
①	載重單元	最大載重 : 1ton
②	滑移角單元(SA)	可動範圍±10° 1deg/sec 產生橫向力5000N
③	傾斜角單元(CA)	可動範圍±10° 1deg/sec
④	軸承座單元(6分力計)	Fx ・ Fy ・ Fz ・ Mx ・ My ・ Mz
⑤	碟式煞車系統	可以安裝實際車輛使用的系統
⑥	高速扭矩產生裝置	扭矩±2000Nm(急加速接線力4000N 急剎車接線力4000N) ABS動作再現可能(響應時間:5ms)
⑦	行駛用驅動馬達	詳情請洽本公司
⑧	路面形態(環境路面對應)	乾燥狀態模擬・潮濕狀態模擬
⑨	模擬路面	可安裝μ 空間頻率可變化的路面
