芯軸矯直機
校直機/校正機/整形
芯軸矯直機是一種用於將金屬材料的芯軸進行矯正的設備。它通常用於製造業中，特別是金屬加工行業。這種機器可以對金屬管材、棒材等進行精確的矯直，以確保其符合所需的尺寸和形狀要求。芯軸矯直機通常由一個或多個矯直輥組成，通過壓制、拉伸或扭轉等方式對材料進行調整，以消除其彎曲或扭曲。
本設備能夠自動校正由加工、熱處理等產生的扭曲。本公司的技術累積了豐富的經驗和專業知識，適用於各種汽車軸、高精度的OA軸、微型軸到建築機械軸等。通過驅動目標待測物進行旋轉，並測量其振幅，根據振幅進行校正。
規格

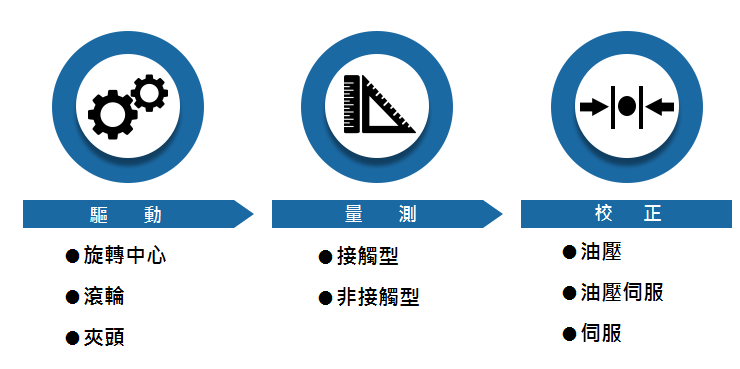

| 自動化 | 校正驅動方式 | 加壓力(ton) | 作動驅動方式 | 測試點 | 校正點 | 特殊規格 | ||||
| 半自動/ 全自動 | ASC/ FASC | 油壓 | H | 0.1 / 1 / 3 /5 / 10 /15 /20 / 25 / 30 /40 / 50 / 60 /70 / 100 | 中心 | C | 5 | 5 | 專用 | S |
| 油壓伺服 | H | 滾輪 | R | 雷射 | R | |||||
| 伺服 | S | 浮動中心 | F | 其它 | 請洽詢本公司 | |||||
| 夾頭／皮帶／主齒輪 | X | |||||||||
※自動化會根據操作員的工作範圍進行區分。
※矯正驅動方式會影響加壓力的上限。
※加壓力低於0.1噸或超過100噸的情況下，歡迎洽詢。
※測量點超過5個的情況下，歡迎洽詢。
※修正點超過5個的情況下，歡迎洽詢。
對象待測物及各類校正範例
RACK GEAR SHAFT
REAL AXLE SHAFT
SUB(BALANCER) SHAFT
ROTOR
GEAR COUNTER SHAFT
REAR AXLE HOUSING
CAM SHAFT
ROCKER ARM SHAFT
PLATEN ROLLER
OUTPUT SHAFT
INPUT SHAFT
CRANK SHAFT
PIPE
RACK TUBE
MOTOR SHAFT

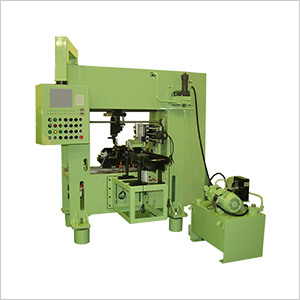

FASC系列
全自動芯軸矯直機
・全自動
・測定點 3個
・矯正點 3個
・驅動方式 滾輪
・油壓伺服
【對象待測物範例】
後輪軸 / 其他
Model FASC-S10R-33

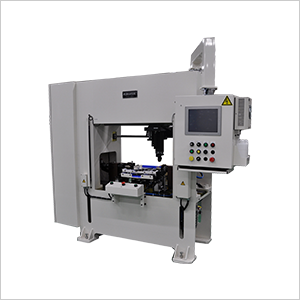

ASC系列
半自動芯軸矯直機
・半自動
・測定點 3個
・矯正點 3個
・驅動方式 回轉中心單位
Model ASC-S10C-33

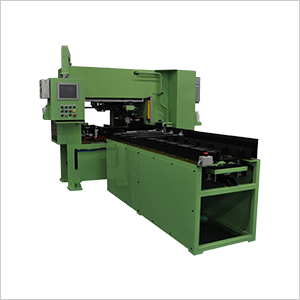

半自動芯軸矯直機
・半自動
・測定點 3個
・矯正點 3個
・驅動方式 回轉中心單位
Model ASC-S10C-33
